О проекте

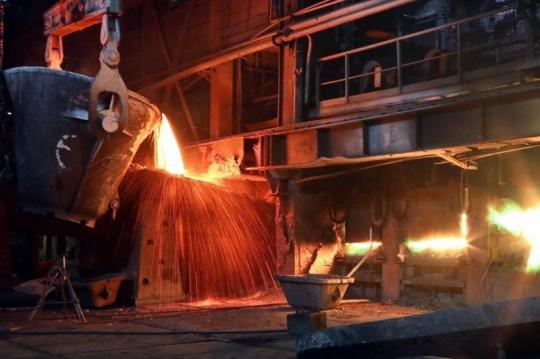

Печь Ванюкова — ключевое звено технологического процесса «Норильского никеля». Даже кратковременные перебои могут привести к выбросу расплава. Межремонтный период составляет 10–15 лет, что требует исключительной надёжности АСУТП.
К началу проекта существующая система автоматизации имела критические недостатки: оборудование выработало ресурс, преобразователи Allen-Bradley 1336-Plus сняты с производства, резервирование на ключевых узлах отсутствовало, интеграция в единую информационную среду была затруднена.
В течение 12 недель выполнялась практически полная разборка и реконструкция агрегата. Работы велись круглосуточно, без выходных, параллельно с капитальным ремонтом. Срок модернизации АСУТП не превысил 90 дней.
Состав работ
- Разработка нового прикладного программного обеспечения АСУТП
- Замена устаревшего оборудования на современные решения Rockwell Automation
- Модернизация электрооборудования: замена контакторных схем приводов и устройства плавного пуска
- Построение сети Ethernet/IP с использованием топологий «кольцо» и «звезда»
- Интеграция АСУТП ПВ-2 в информационную среду предприятия
Решение
Архитектура АСУТП построена на базе современных решений Rockwell Automation с резервированием на ключевых уровнях.
Верхний уровень. Интеграция АСУТП в информационную среду предприятия.
Средний уровень. В качестве главной управляющей станции применяется дублированный контроллер ControlLogix L7х. Системы ввода/вывода Flex I/O XT адаптированы для работы в экстремальных условиях. Частотные преобразователи PowerFlex 755 и устройства плавного пуска SMC Flex заменили устаревшие контакторные схемы и снятые с производства преобразователи Allen-Bradley 1336-Plus.
Нижний уровень. Управление электрооборудованием автоматизировано с использованием современных ЧРП и устройств плавного пуска.
Результаты внедрения
- АСУТП модернизирована на базе современных решений Rockwell Automation
- Печь запущена в работу на неделю раньше запланированного срока
- Заменено устаревшее оборудование, расширены функции контроля и управления
- Повышена надёжность и отказоустойчивость АСУТП
- Обеспечена безаварийная эксплуатация конвейерных питателей, миксеров, электродвигателей транспортеров и насосов
- Организована надёжная и расширяемая система ввода/вывода
- АСУТП интегрирована в информационную среду предприятия
Техническое описание
- Главная управляющая станция: дублированный контроллер Rockwell Automation ControlLogix L7х
- Частотные преобразователи: PowerFlex 755
- Устройства плавного пуска: SMC Flex
- Коммутаторы: Allen-Bradley Stratix 5700
- Системы ввода/вывода: Flex I/O XT (для экстремальных условий)
- ИБП: резервированные Eaton 9155 с двойным преобразованием
- Сеть: Ethernet/IP, топологии «кольцо» и «звезда»
